一设计原则：
　　·从实际出发，满足控制指标
　　·系统运行可靠，保证实验室工作人员的安全
　　·方便使用与操作、节省运行费用
　　·便于施工、安装、维护、检修与调试

二实验室气流控制要求及控制系统特点：
(一) 实验室气流控制目标：
　　·操作员的安全：捕捉和排除有害颗粒
　　·房间压力：保持正确的气流方向，防止污染
　　·通风：保证正确的房间通风换气
　　·舒适：保证实验环境温湿度
　　·节能：降低运行费用，节约能源
（二）实验室气流控制方案的主要特点（实验室有通风柜）
　　·通风柜排风量、房间补风量采用蝶阀或文丘里阀控制
　　·蝶阀特性：结构简单、 造价低、 运行可靠、 但精度较低
　　·文丘里阀（美国进口）特性：
　　·阀门压降在150-750Pa范围内流量与压力无关（保证流量的准确性）
　　·风量控制 到气流控制信号的±5％。阀前，阀后无需附加的直风道
　　·阀门有定风量和变风量控制类型，满足实验室气流多种控制要求，根据要求，
　　本系统选择了变风量和定风量文丘里阀
  　　·阀门控制响应快速、 准确

　　·控制信号变更反映时间：<1秒

　　·风道静压变更反映时间：<秒
　　·风量控制过冲量小于±5％
　　·阀门可调比可达20：1

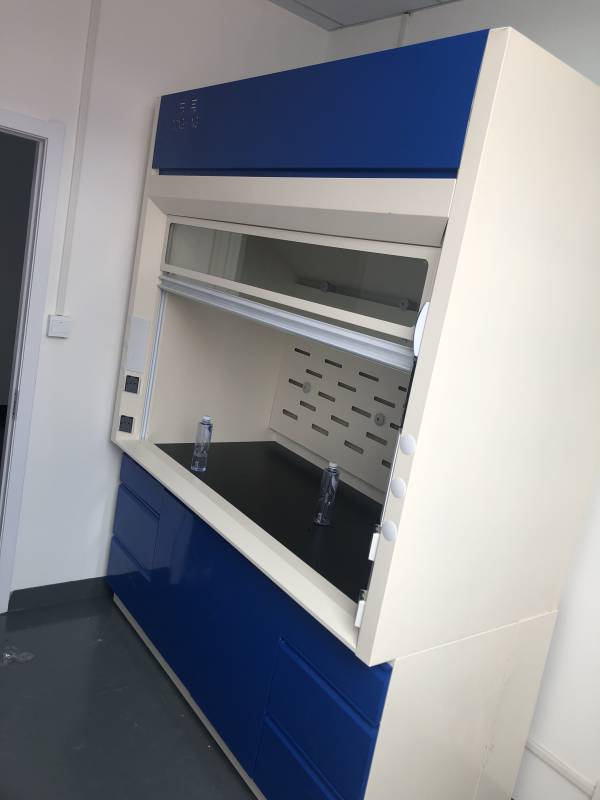

　　·通风柜控制配置专用通风柜控制系统
　　·通风柜控制器（FHM610控制器）控制通风柜排风量，保证通风柜平均面风速恒
　　定在控制点
　　·动态显示实际的面风速
　　·对排风系统故障作出声光报警
　　·紧急情况下，操作人员可通过控制器面板按键强制通风柜排风为
　　·通风柜调节门传感器（VSS传感器）检测调节门高度/通风柜开口大小，设定所
　　需排风量
　　·我们所选VSS传感器为垂直调节门传感器
　　·根据需要还可选择水平调节门传感器和组合式（垂直水平）传感器
　　·房间补风，排风配置专用的通风控制系统
　　·每个实验室配置一台房间控制器（MAC312）独立控制每个房间的补风和排风
　　·每一台房间控制器可同时检测两台通风柜的排风量
　　·配合房间内通过柜排风的动态调节，动态调节房间内的补风阀和排风阀，保证
　　房间余风量恒定

（三）实验室气流控制方案的主要特点（实验室无通风柜）
　　实验室的变风量送风（按照8次换气次数设计），根据BMS系统提供的0-10V的控制信号，增大或减小送风量，满足实验室的负荷要求，同时排风阀风量追踪送风阀的风量的变化，增大或减小排风量，以保证设计的渗透风量恒定，从而保证实验室的微负压即正确的气流方向
